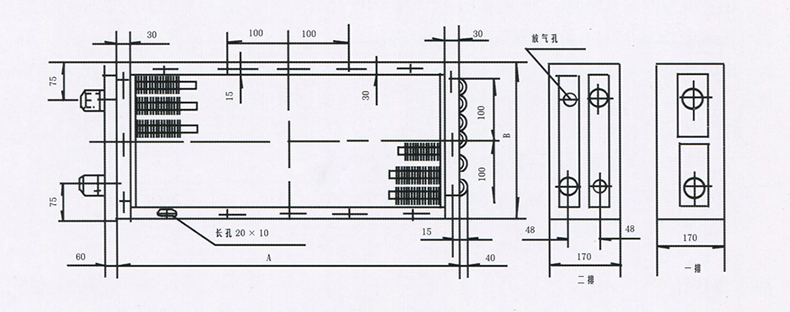

UⅡ型散热器


       U型是一种既适用于蒸汽加热系统,又适用于热水加热系统的散热排管,其进出水接头都在同一侧,进出水排管是用U型弯头连接,这样,适应了安装上的某些特殊要求,即散热排管的一端必需靠墙或者有其它障碍物等。
       翅片管均用φ16×1mm紫铜管绕制上10×0.2mm的皱折紫铜带而成,呈螺旋状,具有3.2mm-“R”,4.2mm-“M”,6.5mm-“T”三种不同的片距,“R”种片距,片距小而散热面积大具有大的散热量;“M” 种片距,片距较大,散热量及空气阻力均较小;“T”种片距,片距大,适用蒸汽压力较高面空气温升较低的情况。
       U型散热排管有各种不同表面管长、管数、排数及翅片片距的多种配合,计有大小规格七百六十五种。
       翅片管绕制完毕后均进行表面浸镀锡合金,以确保翅片与管子接触紧密,并达到美观防腐蚀的效果。
       翅片管与进气回水总管的连接,均采用铜焊,其它工艺细节,均严格要求,考虑周密,以确保散热器性能良好,经久耐用,安装方便,经济合算。

U型编号方法为
       型号一一排数(片距代号)3.2——表面管数——表面管长(英寸)。
       如采用两排,片距为3.2mm,表面管数为21,管长为60英寸,则为UⅡ——2(R)——21——60。
       U型基术参数见表

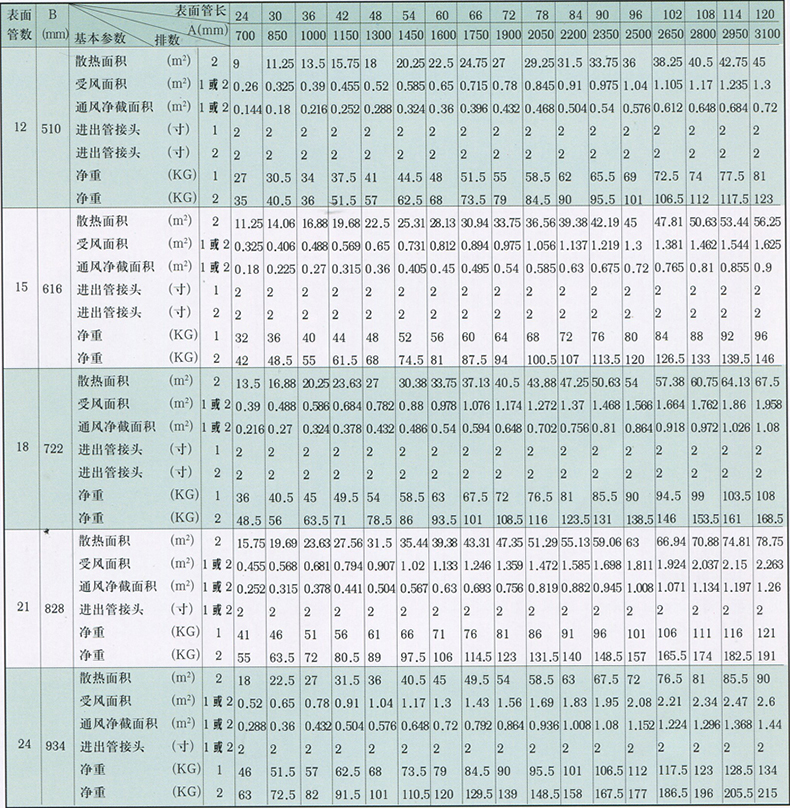

U型散热排管技术参数
